簡要說明

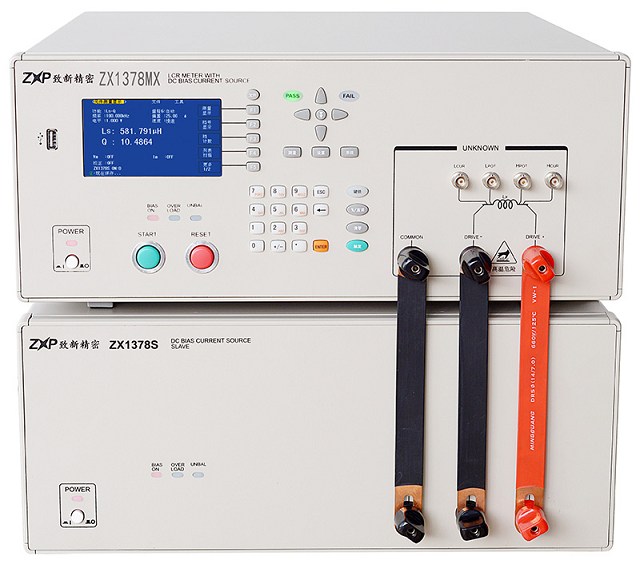

ZX1378M直流偏置電流源，可通過標準RS232C接口方便的與外部LCR表連接。最多可以疊加8臺ZX1378S，輸出電流達225A，同時輸出電壓高達11V。ZX1378MX是內建高頻LCR數字電橋和0～25A直流偏置電流源的電橋偏流一體機，也可以與ZX1378S聯機擴展電流。
ZX1378S是單臺0～25A直流偏置電流源，S代表從機，需要與ZX1378M或ZX1378MX聯機才能使用。
性能特點
● 提供單臺0-25A恒流輸出
● 最多支持8臺從機，最大225A恒流輸出
● 過載報警指示并切斷輸出
● 0.25mA精細的電流步進
● 0Hz-2MHz頻率響應
● 單一電流、步進掃描兩種電流輸出方式
● 圖形化操作,中英文界面
● 可通過RS232C接口用SCPI指令受控于外部LCR表
訂購信息
● ZX1378M 最大25A, 直流偏置電流源主機
● ZX1378MX 最大25A, 電橋偏流一體機
● ZX1378S 最大25A, 直流偏置電流源從機
技術參數 |
型號 | ZX1378M | ZX1378MX | ZX1378S |
顯示 | 4.3" LCD | 4.3" LCD | LED指示燈 |
操作 | 實體按鍵+腳控開關 | 實體按鍵+腳控開關 | 受控于主機 |
支持測量頻率 | 0Hz-2MHz |
電流范圍 | 0-25A | 0-25A | 單臺25A,可疊加8臺，共225A |
電流 | 量程 | 0mA-1.000A | 1.000A-5.000A | 5.0A-225A |
步進 | 0.25mA | 1.25mA | 6.25mA*N(聯機臺數) |
掃描調整時間 | 4ms-3600s | 10ms-3600s | 20ms-3600s |
最大輸出電壓 | 11V（所有電流情況下均可輸出11V電壓!!!） |
最大允許直流電阻 | Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明） |
最大允許電感量 | Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明） |
量程方式 | 自動 |
啟動及停止控制方式 | START/STOP實體按鍵、4種腳控、總線 |
連續加載最大電流時間 | 保守2-3h，不間斷輸出 |
功能 | 儀器故障自檢；99組自定義文件管理；中英雙語；SCPI指令集 |
接口 | RS232、SlaverLink | SlaverLink |
體積(WxHxD) | 430mmx178mmx465mm
|
重量（凈重） | 19kg |
型號 | ZX1378MX電橋功能參數 |
測試頻率 | 50Hz～200kHz，1.2萬多個頻率點 |
測試參數 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P |
測試電平 | 10mV-2Vrms |
基本準確度 | 0.05% 精度表為準 |
測試速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻率) |
顯 示 范 圍 | |Z|，R, X | 0.01 mΩ ～ 99.9999MΩ |
|Y|，G，B | 0.00001μS～99.9999S |
C | 0.00001pF～9.99999F |
D | 0.00001～9.99999 |
DCR | 0.01mΩ～99.9999MΩ |
L | 0.00001μH～99999.9H |
Q | 0.01～99999.9 |
θ(RAD) | -3.14159～3.14159 |
θ(DEG) | -179.999 °～179.999° |
Δ% | -99.999%～99.999% |
信號源輸出阻抗 | 30Ω、100Ω、10/CC |
量程方式 | 自動、保持 |
觸發方式 | 內部、手動、自動、外部、總線 |
校準功能 | 開路/短路,全頻清零、點頻清零 |
等效電路 | 串聯、并聯 |
比較器 | 三檔分選，BIN0～BIN2 |
PASS、HI、LOW(PASS/FAIL LED顯示) |
ZX1375Y02 |
ZX1375Y02 ●最大50A疊加電流測試電纜 |
ZX1375Y01 |
ZX1375Y01 |
ZX27Y01 DB25 |

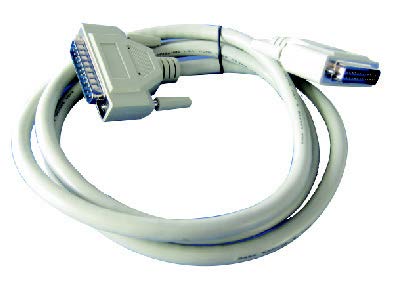

ZX27Y01 DB25變壓器掃描盒控制電纜 ● 抗干擾強，壽命長，可靠性高 |
ZX378SY01 |

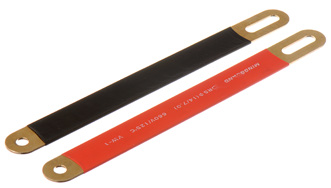

ZX378SY01 ●從機電流擴展棒 |
ZX28Y11 |

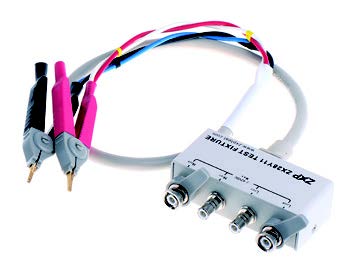

ZX28Y11 ●四端開爾文測試電纜 |
